Zhejiang Dai's Printing Machine Co., Ltd. er en af de mest pålidelige producenter og leverandører af fz-240j posemaskine i Kina. Hvis du vil købe masserabat fz-240j posemaskine, velkommen til at få tilbud fra vores fabrik. Alle tilpassede maskiner er med høj kvalitet og konkurrencedygtig pris.
Teknisk parameter
|
Max hastighed |
30-50 poser i minuttet |
|
Maks. størrelse på pakningen |
210x320 mm |
|
Min. størrelse på pakningen |
80 x 80 mm |
|
Tykkelse af pakning |
2-30 mm |
|
Filmtykkelse |
0,03-0,06 mm |
|
Maks. filmens diameter |
420 mm |
|
OPp filmspecifikation) |
Maksimum (Max): 220x320mm Minimum (Min): 88x80mm |
|
Motorkraft |
8Kw |
|
Maskinens vægt |
2200 kg |
|
Maskinens dimension |
4500x3200x1650mm |
|
Samlet lommebredde på begge sider |
±7-8 mm |
Konfiguration
|
FZ-240J serie posemaskine |
Standard model |
|
1. Integrerede vægpaneler er vedtaget for at øge styrken og sikre maskinlegemets sikkerhed. |
Let at deformere og dele falder af |
|
2.Et høj-kontrolsystem bruges til at sikre problemfri drift og reducere fejl. |
Udsat for problemer under drift |
|
3.Hele maskinen vedtager et modulært design for fleksibel kombination. |
Besværlig vedligeholdelse, og dele er ikke nemme at matche |
|
4. Maskinen er udstyret med høj-mekaniske komponenter fra Xinjie (Kina), Schneider (Frankrig) og SMC. |
Svært at producere høj-præcisionsprodukter |
|
5.Lettere vægt og mindre størrelse. |
Tyngre vægt og større besat volumen |
|
6.Maksimal driftshastighed: op til 70 poser i minuttet (baseret på model 120). |
Langsom hastighed og lav effektivitet |
|
7. Vægpanelerne er lavet af A3 (Q235A) stål med høj-opretning, med høj præcision og permanent deformationsmodstand. |
Kan gå i stykker efter lang-tid høj-drift |
|
8.Et høj-detektionssystem anvendes til at forbedre sikkerhedsydelsen. |
Visse fare for operatører |
|
9.Kinesisk og engelsk touch-skærmbetjeningsgrænseflade. |
Mere kompliceret operation |
|
10. Transmissionsremmen er lavet af høj-standardmateriale for at reducere fejlfrekvensen. |
Bælte let at knække |
|
11.Hele maskinen vedtager PLC servostyring, med en enkel og rimelig struktur, nøjagtig og hurtig positionering og mere præcis servo, pneumatisk og fotoelektrisk kontrol. |
Driften kan blive afbrudt, og kompliceret drift forårsager forvirring |
|
12.En høj-temperaturregulator bruges til nøjagtig temperaturstyring. |
Utilstrækkelig maskinstabilitet |
|
13. Der er installeret tilstrækkelige nødstopknapper for at sikre operatørernes sikkerhed. |
Farlig operation |

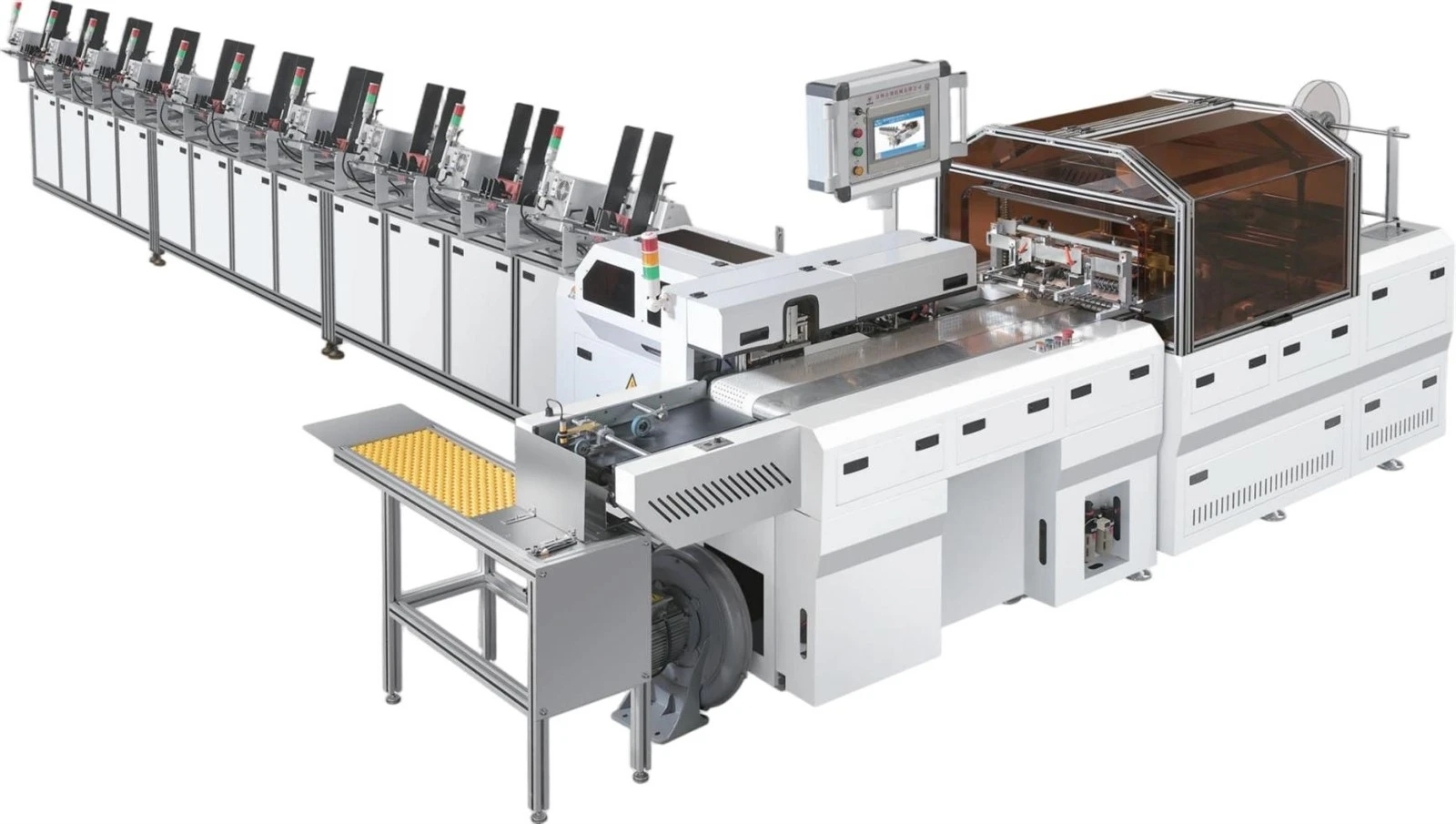

FZ-240J fuldautomatisk posemaskine (med 10 hårnålemaskiner)
Note:Eventuelle ændringer i gældende produkter på grund af udstyrsopgraderinger eller opdateringer er tekniske standardjusteringer. De endelige kompatibilitetsstandarder og implementeringskrav for produkter og udstyr skal være underlagt vilkårene i den kontrakt, der formelt er underskrevet af begge parter.
Bemærk: Den manuelle fremføringshastighed for FZ-120 er 35-45 pakker i minuttet.
Maskinens automatiske fodring (produktkonfigurationsdispenser) hastighed (45-70 pakker pr. minut).
nedbrydningstegning s
Arbejdsprincippet for pose-fremstillingsmaskine
1. Membraninstallation: Indsæt den foldede OPP-film i oppustningsskaftet, placer det på det angivne sted, og pust derefter akslen op med en gaspistol.
2. Filmoprulning: Pak to foldede OPP-film efter behov, og adskil dem lodret på skillepladen. Vikl dem derefter skiftevis ind i svingarmscylinderen, en ovenpå og en nedenunder, indtil filmen er helt transporteret ind i gummirullen på det servo-drevne filmspændesystem.
3. Pose-fremstillingsmaskine: Styrer præcist skæretemperaturen, sikrer stabilt lufttryk og manuel filmfremføring og garanterer sikker drift af posen-fremstillingsmaskinen.
4 Selvklæbende-klæbende tape: Placer en rulle selvklæbende-tape mellem to stykker plexiglas, fastgør positionen, og vikl den rundt om holderingen, der fører tapen frem og tilbage. Fastgør den til den korte kant af OPP-filmen, og sørg for, at forseglingskanten flugter præcist med farvekodens lyssensor. Fjern det ikke-klæbende øverste lag af tapen, og vind det op på affaldsopsamlingsmotoren. Motoren aktiveres automatisk under maskinens drift.
5. Skæreblad: Styr skærebladet nøjagtigt for at skære posen i passende størrelser.
Emballage sektion
Spredningsmekanisme: En cylinder bruges til at sprede filmen på begge sider, hvilket gør det lettere at få produkter, der kræver emballering, til enhver tid.
Sugeport: Det øverste lag af filmen løftes og spredes ved hjælp af en sugekop.
3. Filmsugning: Brug en vakuumpumpe til at generere et vakuum, hvorved det nederste lag af filmen adsorberes fra det perforerede bånd.
4. Materialefremføring: Skub det kæde-tilførte materiale ind i filmposen.
5. Forsegling: Placer de produkter, der kræver forsegling eller kantpresning, ind i forseglingsbørsten for forsegling.
nedbrydningstegningPrincippet om servodrev
1.Xinjie-konfiguration
valgfri
* Hele maskinen er udstyret med elektriske komponenter som China XJ og French Schneider for at sikre stabil drift.
Det menneskelige-maskinegrænsefladedisplaysystem kan vise forskellige arbejdsforhold i realtid. Når der opstår en fejl, vil systemet afgive alarm gennem flere højttalere og automatisk stoppe maskinen, hvilket kan garantere sikkerheden for menneskelig-maskine.*Vælg mellem XJIA og Schneiders konfiguration.
2. Schneider-konfigurationvalgfri
nedbrydningstegningPrincippet om delvis tætning
Tætningsdel
rulleforsegling valgfri
*Indtast det nødvendige antal pakker i afsnittet om parameterindstillinger. Når den forudindstillede mængde er nået, vil emballeringsanordningen automatisk arbejde for at dispensere produkterne.
*Beregn nøjagtigt antallet af emballerede produkter for kundens bekvemmelighed* Vælg mellem rulle- eller båndforsegling.
Vælg bæltelukning
NØGLEDELE AF PAKKEMASKINEN
ARBEJDET BEHANDLE DIAGRAM AF DEN PAKNING MASKINE ER SOM FØLGER
Procesbeskrivelse
1. Operatører placerer manuelt OPP-rullefilm i foderstativet og nivellerer materialet, før det lægges i opbevaringsbeholderen.
2. Filmrullen fra posen-fremstilles til den varme-skæresektion for at fremstille færdige poser.
3. Transportbåndet transporterer materialet til robotarmens udpegede position.
4. Manipulatoren åbner posens åbning.
5. Robotarmen læsser materialet i posen.
6. Produktet leveres til elevatoren til materialehåndtering.
7. Tælleren begynder at tælle og tæller automatisk de færdige produkter efter behov.
8. Til sidst pakkes det færdige produkt i kasser.
ENERGI- OG MILJØKRAV TIL OPP MEMBRANBAG AUTOMATISK EMBALLAGEMASKIN
1. Miljøforhold
en. Omgivelsestemperatur: 20±10 grader
b. Strømforsyningsspænding: 380V/50Hz
c. Gastryk: Større end eller lig med 0,6 MPa
d. Gasflowhastighed: 15-20 m³/h
2. Driftsbetingelser
en. Materialekrav: Henvis til eksisterende standarder (i betragtning af at emballagematerialekvalitet og filmkvalitet direkte påvirker den endelige emballagekvalitet og udstyrsydelse, stiller denne maskine strenge krav til emballagematerialer. Papir skal ikke kun opfylde specificerede standarder, men plastposefremstillingsprocesser skal også overholde tekniske specifikationer for at sikre driftseffektivitet).
b. Udstyrets driftsområde skal holde en afstand på mindst 1,5 meter for sikker drift.
HELE MASKINENS ARBEJDSDIAGRAM
Udstyr Display
PRODUKTDEMONSTRATION
Dette innovative udstyr, udviklet af vores virksomhed gennem integration af banebrydende indenlandske og internationale teknologier, er et høj-teknologisk produkt, der kombinerer optiske, elektriske, pneumatiske og mekaniske systemer. Det forbedrer ydeevnen og driftseffektiviteten markant og opfylder hurtige emballeringskrav, samtidig med at den opretholder en stabil og pålidelig drift under høj-behandlingshastighed. Modellen er ideel til automatisk fremføring og emballering af genstande som røde kuverter, bøger, manualer og lykønskningskort. Dens automatiske fodringsmekanisme har nem justering, så brugerne kan indstille den nødvendige emballagemængde direkte på kontrolpanelet.
